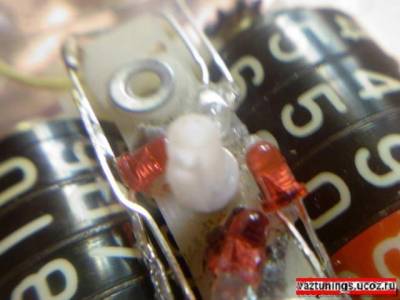

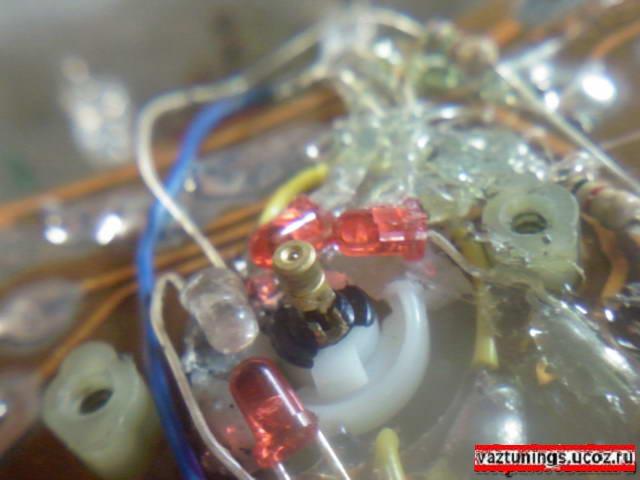

Маленькие красные диоды расположили возле штока. У самого основания. Можно немного сточить диоды чтобы они были более плоскими, т.к при установке самой шкалы, они могут мешать. Мы паяльником сделали лёгкие углубления в пластмассе у основания штока, чтоб немного утопить диод. Иначе они будут упираться в шкалу, а та, в свою очередь, не даст плотно прилечь стрелке к шкале, и будет виден свет красных диодов.

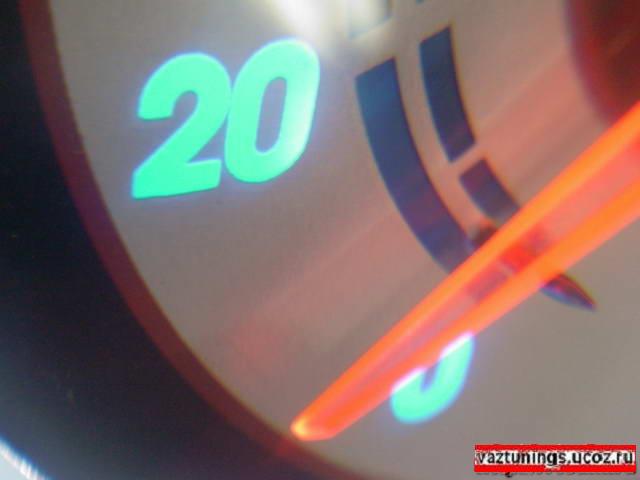

Стрелки малых приборов осветить легче. За шкалами есть много места для расположения диодов, поэтому достаточно просто расположить диод(ы) за шкалой, и направить их на стрелку.

Сажаем стрелки на штоки.
Если вы найдёте стрелки от какой-то другой машины, думайте сами как приспособить. Главное чтоб она была не слишком тяжёлая и не слишком длинная.

Повторюсь, наши стрелки от Пежо 405.

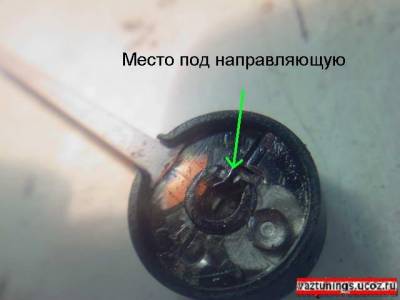

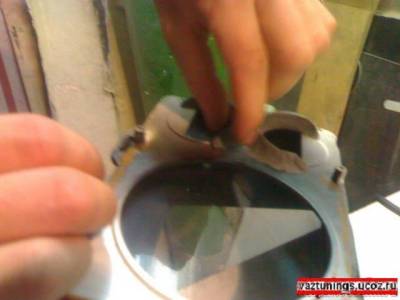

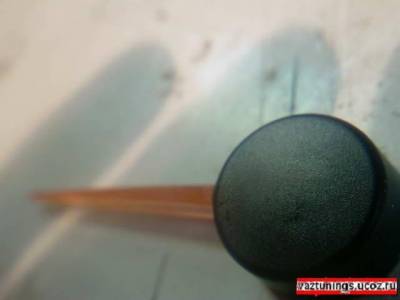

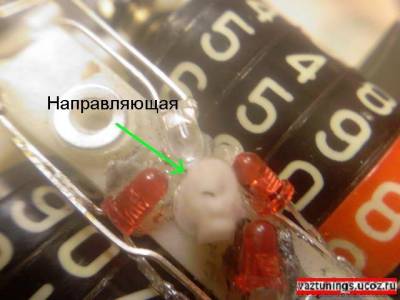

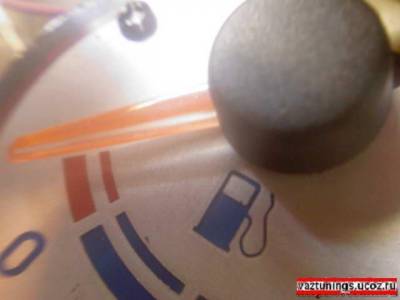

Стрелка состоит из двух частей: самой стрелки, и пластмассовой вставки. На фото я их показал. Это сделано, чтобы разборе пыжовской панели, не сбились показания. То есть, стрелку снял, а направляющая вставка остаёться на штоке. Потом просто одел стрелку, и всё точно показывает. Нужно просто приспособить эту напрвляйку под наш шток. Он тоньше пыжовского, но не намного. Как его приспособить сложно описать. Возьмёте в руки - станет всё более менее ясно. На большие приборы стрелки стали как родные. Только по длинне направляйку надо укоротить. На малые чуть сложнее. Шток тоньше. Мы компенсировали толщину просто - нанесли немного припоя на шток. Так же укоротили направляйку, установили, стрелку одели, и всё.

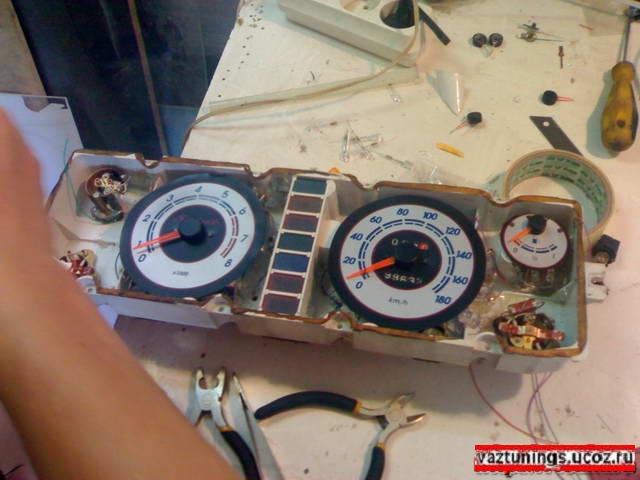

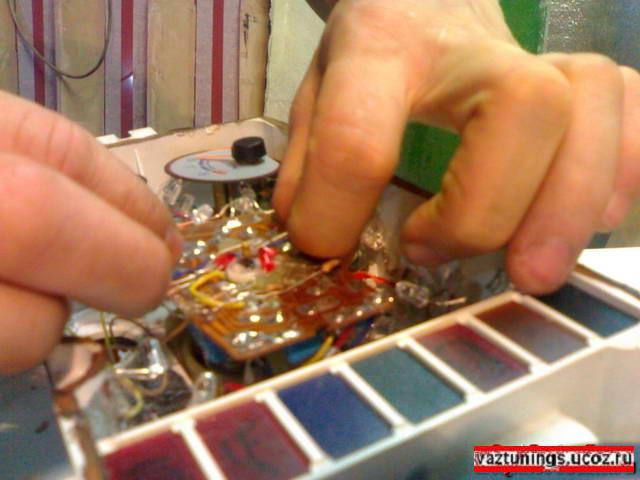

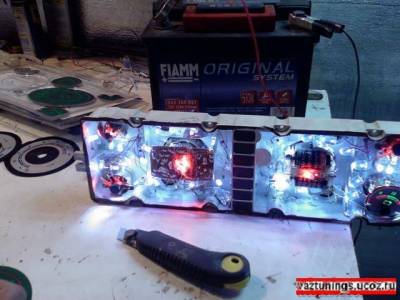

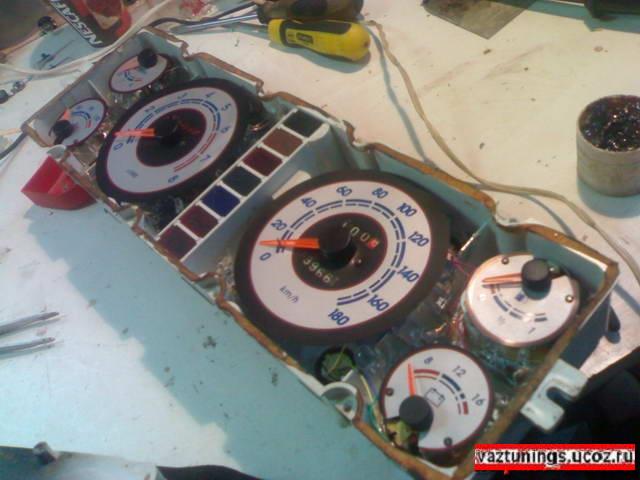

Когда всё это сделано, ставим шкалы, одеваем стрелки, исскуственно включаем габариты. Пинцетом направляем диоды на цифры. Смотрим, направляем, корректируем, снова смотрим, и так пока не увидите то что вам нужно.

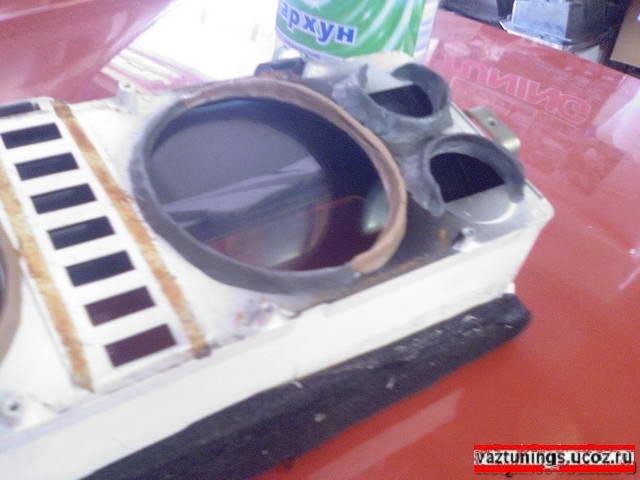

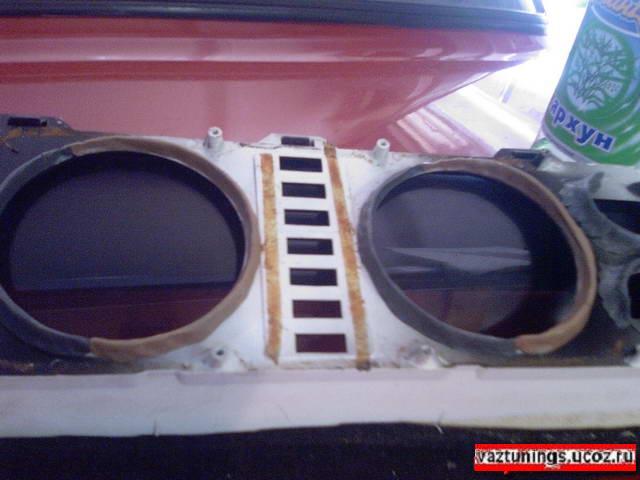

Дело осталось за малым. Надо избавиться от светового фона по краям шкал. Как известно, шкалы не плотно прилегают к пласмтассовому трафарету, т.к они расчитаны на наружную подсветку. Мы сделали подиумы из пластилина. Просто руками вылепили и всё. Приложили, включили, увидели просвет - исправили, и так пока не будет всё идеально темно. Главное не переборщить с высотой подиумов, чтоб он упираясь не гнул шкалу.

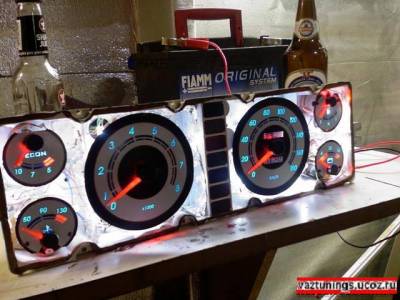

Когда всё это сделано, можно устанавливать приборку и радоваться результатом от проделанной работы. Особенно радуют вытянутые лица соседей по трафику .

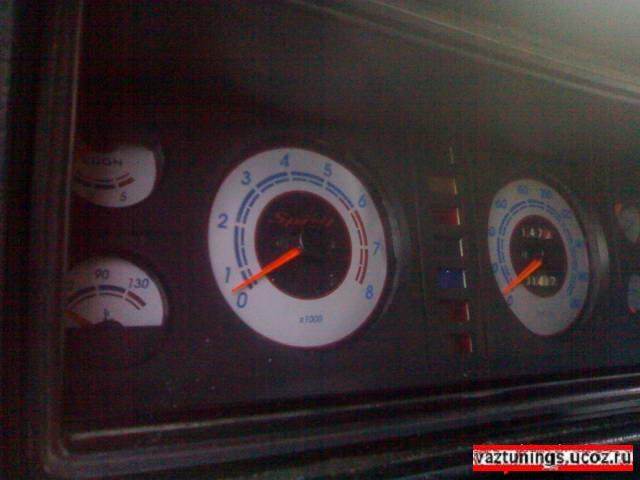

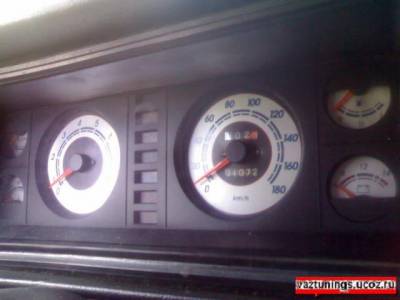

Днём:

(Продолжение в 3 части)
